RUD TECDOS Antriebstechnik - Gabelkopfschäkel

Die Hochfesten RUD Gabelkopfschäkel für TECDOS Antriebstechnik und -systeme besitzen ein integriertes Sicherungsgewinde im Schäkelbügel. Er besitzt beidseitig glatte Bolzenauflagen (drehbare Bolzen) und ist durch sein verdrehtes Gabelkopf-Kardangelenk weitgehend biegeunempfindlich. Eine Spannhülse sorgt für Langzeitsicherung.

Der durch ein Sondergewinde verwechslungfrei erkennbare Schäkelbolzen wird Ihnen komplett mit TECDOS Verbindungsbolzen und Spannhülse vormontiert geliefert.

Vorteile der RUD Gabelkopfschäkel auf einen Blick

Gabelkopfschäkel für TECDOS Antriebstechnik & -systeme weisen die folgenden Vorteile auf:

• Beidseitig glatte Bolzenauflage im Schäkel, drehbare Bolzen
• Keine Biegespannung im Gewinde, sondern nur Sicherungsfunktion
• Optimale Abstimmung - max. Maulweite bei kleinsten Schäkelbolzen
• Durch verdrehten Gabelkopf - Kardangelenk, weitgehend biegeunempfindlich
• Langzeitsicherung mittels Spannhülse
• Sondergewinde, dadurch verwechslungsfrei gegenüber anderen Schäkelbolzen
• Komplett mit TECDOS-Verbindungsbolzen & Spannhülse vormontiert

Produktvarianten und technische Daten des Gabelkopfschäkel

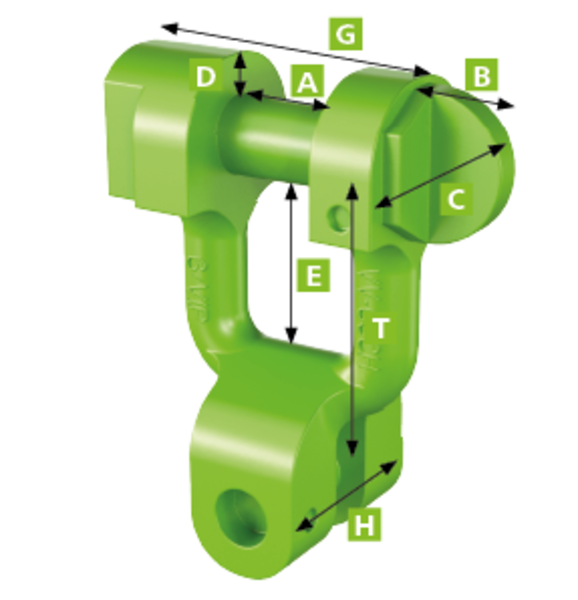

Technische Zeichnung der Gabelkopfschäkel für TECDOS Antriebstechnik & -systeme

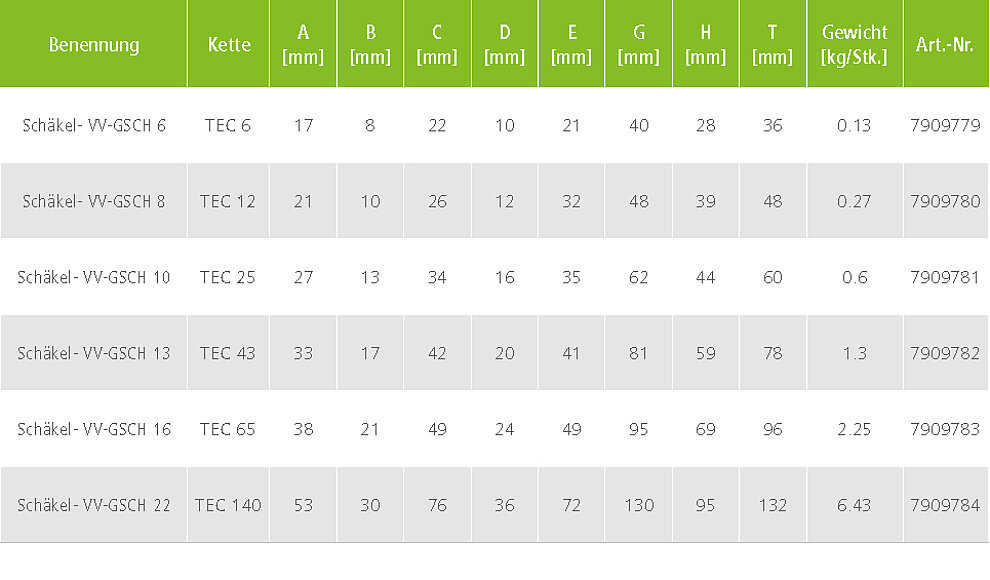

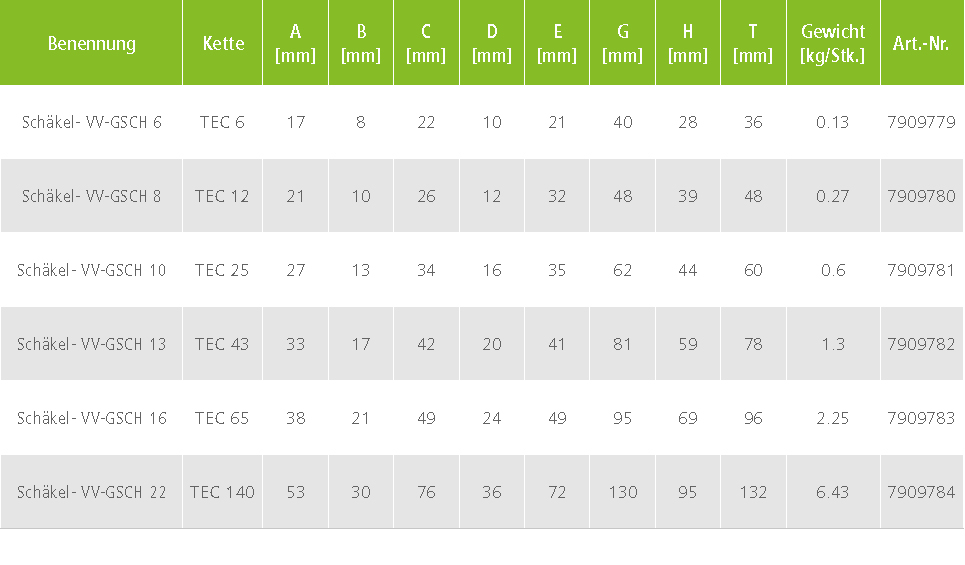

Technische Daten der Gabelkopfschäkel für TECDOS Antriebstechnik & -systeme
