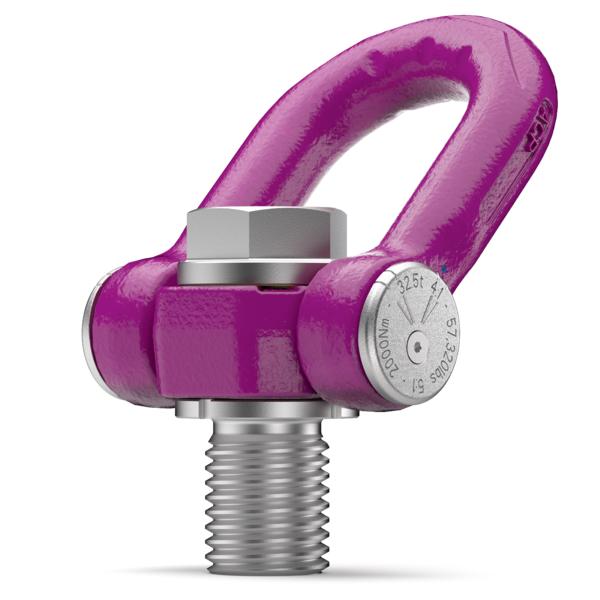

ACP-TURNADO - metric thread
The world’s first smart lifting point
- Large WLL range 0,7 t – 32,5 t.
- Innovative spring mechanism – prevents the lift bail from stopping with transverse load.
- Swivel joint in the lifting ring axis.
- Wear lenses for checking discard criteria.
- Integrated RFID transponder to make checks easier.
- Safety factors 4:1 and 5:1.
- Meets and exceeds the requirements of the American standard ASME B30.26.
Product variant (17)
ACP-TURNADO MAX-24t-M52
Article number: 7912631

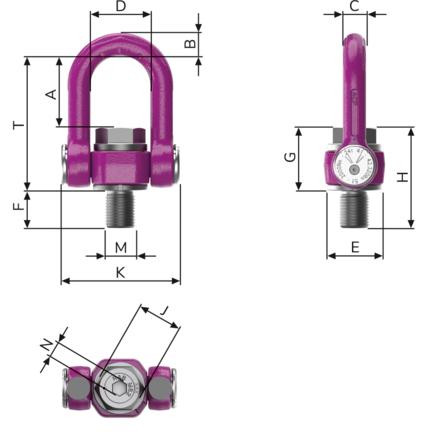

| Attribute | Value |
|---|---|
| WLL | 24.000 kg |
| Weight | 16,34 kg |
| size A | 123,5 mm |
| size B | 45 mm |
| size C | 45 mm |
| size D | 103 mm |
| size E | 95 mm |
| size F | 65 mm |
| size G | 108 mm |
| size H | 173 mm |
| size I | 75 mm |
| size K | 204 mm |
| size M | M52 |
| size N | 24 mm |
| pitch T | 232 mm |
Related downloads
Please use the contact form for further questions about our products and services.
-
(ZIP, 2 MB)
-
(ZIP, 1 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
ACP-TURNADO MAX-27t-M56
Article number: 7912632
| Attribute | Value |
|---|---|
| WLL | 27.000 kg |
| Weight | 16,5 kg |
| size A | 123,5 mm |
| size B | 45 mm |
| size C | 45 mm |
| size D | 103 mm |
| size E | 95 mm |
| size F | 70 mm |
| size G | 108 mm |
| size H | 178 mm |
| size I | 75 mm |
| size K | 204 mm |
| size M | M56 |
| size N | 24 mm |
| pitch T | 232 mm |
Related downloads
Please use the contact form for further questions about our products and services.
-
(ZIP, 2 MB)
-
(ZIP, 1 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
ACP-TURNADO SUPERMAX-32.5t-M64
Article number: 7912633

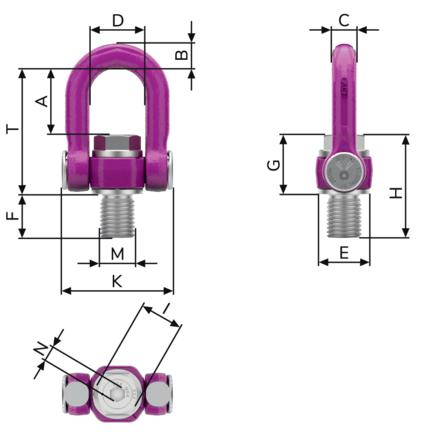

| Attribute | Value |
|---|---|
| WLL | 32.500 kg |
| Weight | 17,19 kg |
| size A | 123,5 mm |
| size B | 45 mm |
| size C | 45 mm |
| size D | 103 mm |
| size E | 95 mm |
| size F | 80 mm |
| size G | 108 mm |
| size H | 188 mm |
| size I | 75 mm |
| size K | 204 mm |
| size M | M64 |
| size N | 24 mm |
| pitch T | 232 mm |
Related downloads
Please use the contact form for further questions about our products and services.
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
ACP-TURNADO SUPERMAX-32.5t-M72
Article number: 7912634
| Attribute | Value |
|---|---|
| WLL | 32.500 kg |
| Weight | 18,21 kg |
| size A | 123,5 mm |
| size B | 45 mm |
| size C | 45 mm |
| size D | 103 mm |
| size E | 95 mm |
| size F | 90 mm |
| size G | 108 mm |
| size H | 198 mm |
| size I | 75 mm |
| size K | 204 mm |
| size M | M72 |
| size N | 24 mm |
| pitch T | 232 mm |
Related downloads
Please use the contact form for further questions about our products and services.
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
-
(PDF, 3 MB)
ACP-TURNADO SUPERMAX-32.5t-M80
Article number: 7912635
| Attribute | Value |
|---|---|
| WLL | 32.500 kg |
| Weight | 19,32 kg |
| size A | 123,5 mm |
| size B | 45 mm |
| size C | 45 mm |
| size D | 103 mm |
| size E | 100 mm |
| size F | 100 mm |
| size G | 108 mm |
| size H | 208 mm |
| size I | 75 mm |
| size K | 204 mm |
| size M | M80 |
| size N | 24 mm |
| pitch T | 232 mm |
