VWBG Wirbelbock - metrisch mit variabler Länge
Vielseitigkeit, wie man ihn auch dreht und wendet
- 360° drehbar, 230° schwenkbar
- Optische Markierungen (Verschleiß & Anschlagwinkel)
- Kugellagerung
Produktvarianten (10)
Wirbelbock-Gewinde VWBG-6(7,5)t-M33 mit Sonderlänge (8600150)
Technische Daten
Artikel-Nr: 8600150

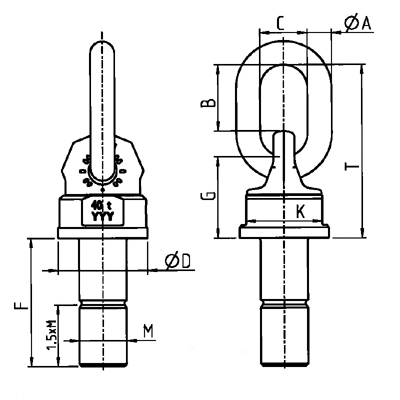

| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 6000 kg | 13230 lbs |
| T | 208 mm | 8-3/16" |
| A | 23 mm | 29/32" |
| B | 86 mm | 3-3/8" |
| C | 50 mm | 1-31/32" |
| D | 90 mm | 3-17/32" |
| E | 80 mm | 3-1/8" |
| F | 33-300 mm | 33-300 |
| G | 94 mm | 3-11/16" |
| M | M33 mm | M33 |
Downloads zur Produktvariante
Wirbelbock-Gewinde VWBG-8(10)t-M36-M39 mit Sonderlänge (8600451)
Technische Daten
Artikel-Nr: 8600451
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 8000 kg | 17630 lbs |
| T | 208 mm | 8-3/16" |
| A | 23 mm | 29/32" |
| B | 86 mm | 3-3/8" |
| C | 50 mm | 1-31/32" |
| D | 90 mm | 3-17/32" |
| E | 80 mm | 3-1/8" |
| F | 36-300 mm | 36-300 |
| G | 94 mm | 3-11/16" |
| M | M36-M39 mm | M36-M39 |
Downloads zur Produktvariante
- VWBG M36 max - DXF 2D CAD File (DXF, 17,39 KB)
- VWBG M36 max - IGES 3D CAD File (IGS, 211 KB)
- VWBG M36 max - STEP 3D CAD File (STP, 195 KB)
- VWBG M39 max - DXF 2D CAD File (DXF, 17,40 KB)
- VWBG M39 max - IGES 3D CAD File (IGS, 211 KB)
- VWBG M39 max - STEP 3D CAD File (STP, 195 KB)
- Wirbelbock-Gewinde VWBG-8(10)t-M36-M39 mit Sonderlänge (PDF, 195 KB)
Wirbelbock-Gewinde VWBG-12(13)t-M42-M45 mit Sonderlänge (8600452)
Technische Daten
Artikel-Nr: 8600452
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 12000 kg | 26450 lbs |
| T | 234 mm | 9-7/32" |
| A | 26 mm | 1" |
| B | 111 mm | 4-13/32" |
| C | 65 mm | 2-9/16" |
| D | 98 mm | 3-27/32" |
| E | 85 mm | 3-11/32" |
| F | 42-300 mm | 42-300 |
| G | 95 mm | 3-3/4" |
| M | M42-M45 mm | M42-M45 |
Downloads zur Produktvariante
Wirbelbock-Gewinde VWBG-13(16)t-M48-M52 mit Sonderlänge (8600453)
Technische Daten
Artikel-Nr: 8600453
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 13000 kg | 28660 lbs |
| T | 234 mm | 9-7/32" |
| A | 26 mm | 1" |
| B | 111 mm | 4-13/32" |
| C | 65 mm | 2-9/16" |
| D | 98 mm | 3-27/32" |
| E | 85 mm | 3-11/32" |
| F | 48-300 mm | 48-300 |
| G | 95 mm | 3-3/4" |
| M | M48-M52 mm | M48-M52 |
Downloads zur Produktvariante
Wirbelbock-Gewinde VWBG-14(20)t-M52 mit Sonderlänge (8600158)
Technische Daten
Artikel-Nr: 8600158
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 14000 kg | 30860 lbs |
| T | 271 mm | 10-21/32" |
| A | 32 mm | 1-1/4" |
| B | 119 mm | 4-11/16" |
| C | 70 mm | 2-3/4" |
| D | 120 mm | 4-3/4" |
| E | 95 mm | 3-3/4" |
| F | 52-300 mm | 52-300 |
| G | 120 mm | 4-3/4" |
| M | M52 mm | M52 |
Downloads zur Produktvariante
Wirbelbock-Gewinde VWBG-16(22)t-M56-M62 mit Sonderlänge (8600454)
Technische Daten
Artikel-Nr: 8600454
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 16000 kg | 35270 lbs |
| T | 271 mm | 10-21/32" |
| A | 32 mm | 1-1/4" |
| B | 119 mm | 4-11/16" |
| C | 70 mm | 2-3/4" |
| D | 120 mm | 4-3/4" |
| E | 95 mm | 3-3/4" |
| F | 56-300 mm | 56-300 |
| G | 120 mm | 4-3/4" |
| M | M56-M62 mm | M56-M62 |
Downloads zur Produktvariante
Wirbelbock-Gewinde VWBG-16(25)t-M64-M76 mit Sonderlänge (8600455)
Technische Daten
Artikel-Nr: 8600455
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 16000 kg | 35270 lbs |
| T | 271 mm | 10-21/32" |
| A | 32 mm | 1-1/4" |
| B | 119 mm | 4-11/16" |
| C | 70 mm | 2-3/4" |
| D | 120 mm | 4-3/4" |
| E | 95 mm | 3-3/4" |
| F | 64-300 mm | 64-300 |
| G | 120 mm | 4-3/4" |
| M | M64-M76 mm | M64-M76 |
Downloads zur Produktvariante
Wirbelbock-Gewinde VWBG-31,5(40)t-M72-M76 mit Sonderlänge (8600456)
Technische Daten
Artikel-Nr: 8600456
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 31500 kg | 69440 lbs |
| T | 338 mm | 13-5/16" |
| A | 46 mm | 1-13/16" |
| B | 130 mm | 5-1/8" |
| C | 90 mm | 3-17/32" |
| D | 170 mm | 6-11/16" |
| E | 145 mm | 5-11/16" |
| F | 72-300 mm | 72-300 |
| G | 159 mm | 6-1/4" |
| M | M72-M76 mm | M72-M76 |
Downloads zur Produktvariante
Wirbelbock-Gewinde VWBG-35(48)t-M80-M85 mit Sonderlänge (8600457)
Technische Daten
Artikel-Nr: 8600457
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 35000 kg | 77160 lbs |
| T | 338 mm | 13-5/16" |
| A | 46 mm | 1-13/16" |
| B | 130 mm | 5-1/8" |
| C | 90 mm | 3-17/32" |
| D | 170 mm | 6-11/16" |
| E | 145 mm | 5-11/16" |
| F | 80-300 mm | 80-300 |
| G | 159 mm | 6-1/4" |
| M | M80-M85 mm | M80-M85 |
Downloads zur Produktvariante
Wirbelbock-Gewinde VWBG-40(50)t-M90-M150 mit Sonderlänge (8600458)
Technische Daten
Artikel-Nr: 8600458
| Attribut | Wert | Wert |
|---|---|---|
| Nenntragf. WLL | 40000 kg | 88180 lbs |
| T | 378 mm | 14-7/8" |
| A | 46 mm | 1-13/16" |
| B | 168 mm | 6-5/8" |
| C | 110 mm | 4-11/32" |
| D | 170 mm | 6-11/16" |
| E | 145 mm | 5-11/16" |
| F | 90-300 mm | 90-300 |
| G | 159 mm | 6-1/4" |
| M | M90-M150 mm | M90-M150 |
