RUD Zurrpunkte.

So sichern Sie die Ladung optimal.

Beim Transport schwerer Maschinen oder Bauteile können enorme Kräfte an der Ladung zerren. Die erforderlichen Rückhaltekräfte, um die Ladung auf der Ladefläche zu halten, werden durch eine Direktzurrung zuverlässig übertragen. Grundvoraussetzung dafür ist jedoch das Vorhandensein von Zurrpunkten an der Ladung und auf der Ladefläche. Richtige Ladungssicherung beginnt also bereits in der Konstruktionsphase. Schweißbare RUD Zurrpunkte sind geschmiedete, aus hochwertigem Legierungsstahl bestehende, bewegliche Ringösen, die in gut schweißbaren Lagerböcken liegen. RUD Zurrpunkte mit LC-Angabe in daN können von geprüften Schweißern auch nachträglich am Fahrzeugträger angebracht werden. Außer diesen schweißbaren Zurrpunkten steht bei RUD ein umfangreiches Sortiment schraubbarer Varianten zur Verfügung.

Gut zu wissen: Seit März 2017 definiert die ISO 15818 weltweit Anforderungskriterien von Zurrpunkten für Erdbaumaschinen. Alle RUD Zurrpunkte erfüllen diese Normforderungen.

Zurrpunkte

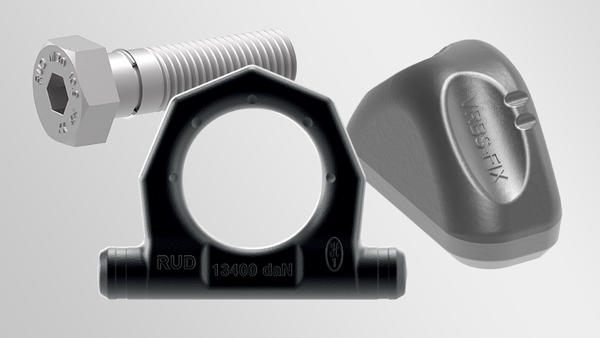

Zurrpunkte Zubehör

Bei der Konstruktion fängt alles an.

Zurrpunkte sollten …

  • frei zugänglich sein.
  • durch ihre Form ein Schließen der Klappsicherung des Zurrhakens erlauben.
  • an die Form der Zurrhaken angepasst sein und keine zusätzlichen Adapterelemente wie z.B. Schäkel erfordern.
  • die korrekte Belastung des angeschlossenen Zurrhakens gewährleisten (Belastung im Hakengrund / keine Biegebeanspruchung).
  • durch ihre Positionierung ein Zurren im direkten Strang ermöglichen – ohne Zurrmittelumlenkungen über Bauteilkanten.

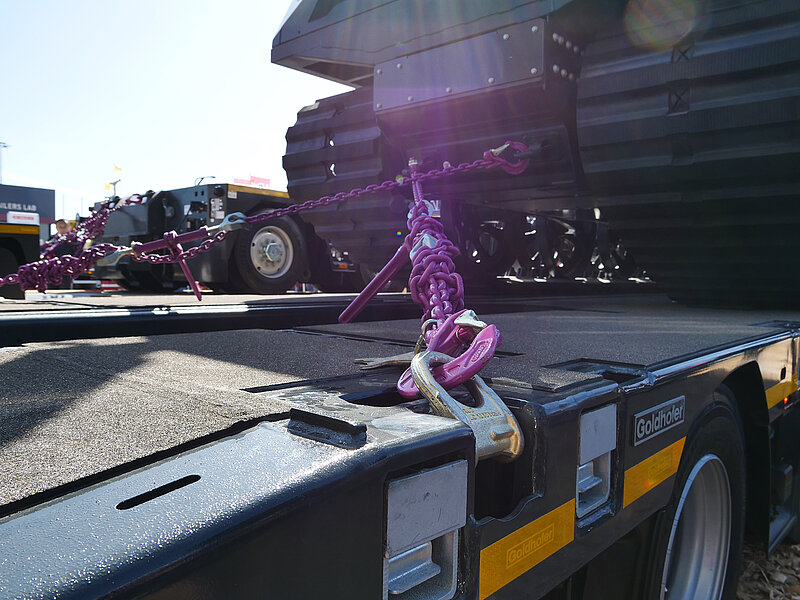

Ein schweres Fahrzeug mit Ketten von RUD auf einem Tieflader der Marke Goldhofer gesichert; im Vordergrund sind pinke Kettenglieder und ein Zurrhaken in einer Verankerung sichtbar.
Ein Schwerlastfahrzeug ist mit auffälligen pinken RUD-Ketten und Zurrpunkten auf einem Tieflader gesichert. Die Konstruktion zeigt eine komplexe Verspannung aus mehreren Kettengliedern, Spannern und Haken, die an massiven Verankerungen befestigt sind.
  • durch ihre Positionierung die Einhaltung sinnvoller Zurrwinkel ermöglichen – Referenzwert α ; β ≈ 30°.
  • deutlich als solche erkennbar und mit ihrer zulässigen Zurrkraft gekennzeichnet sein.
  • in ausreichender Anzahl und Zurrkraft vorhanden sein.
  • bei Beschädigung leicht auszutauschen sein.
  • vor ihrem Versagen eine plastische Verformung aufweisen, um Beschädigungen erkennbar zu machen.
  • so ausgelegt sein, dass die Nennzurrkraft in allen zu erwartenden Belastungsrichtungen einleitbar ist – ideal: allseitig belastbar.
  • eine 2-fache Sicherheit gegen Bruch aufweisen.

Sichere Sache: die RUD App „Zurrmittel-Berechnung“.

Möchten Sie binnen weniger Minuten wissen, wie Sie Ihre aktuelle Ladung optimal zurren? Mit unserer kostenfreien App sind Sie auf der sicheren Seite. Einfach die spezifischen Parameter wie Masse, Zurrart, Transportmittel, Winkel und Reibwerte eingeben – schon erhalten Sie eine detaillierte Empfehlung. Jetzt testen!

Download: Google Play Store Download: App Store

Sind Anschlagpunkte für Zurrzwecke geeignet?

Anschlagpunkte kommen aus der Hebetechnik und sind deshalb nicht mit der zulässigen Zugkraft LC gekennzeichnet, sondern mit ihrer Tragfähigkeit. Zudem unterliegen Zurrpunkte und Anschlagpunkte unterschiedlichen Sicherheitsfaktoren. Daher werden Sie mit hochfesten und geprüften RUD Zurrpunkten den Anforderungen der Praxis leichter gerecht.

Nahaufnahme eines pinken RUD-Zurrpunkts mit einer Tragfähigkeit von 6,7 Tonnen, fest verschweißt an einer schwarzen Metalloberfläche.
Schweißbarer Zurrpunkt von RUD an einer stabilen Metallkonstruktion montiert. Die massive Öse ist silber lackiert, mit RUD-Logo und Seriennummer geprägt. Ein Schild darüber weist eine Belastbarkeit von 20.000 daN aus.

Schweißbare Zurrpunkte von RUD.

Schweißbare RUD Zurrpunkte sind geschmiedete, aus hochwertigem Legierungsstahl bestehende, bewegliche Ringösen, die in gut schweißbaren Lagerböcken liegen. RUD Zurrpunkte mit LC-Angabe in daN können von geprüften Schweißern auch nachträglich am Fahrzeugträger angebracht werden.

Außer diesen schweißbaren Zurrpunkten steht bei RUD ein umfangreiches Sortiment schraubbarer Varianten zur Verfügung, die sich für die Ladungssicherung nutzen lassen.

Einsatzbilder unserer RUD Zurrpunkte.

Schwerlastmaschine mit pinken RUD-Zurrketten auf einem Tieflader gesichert. Die Zurrpunkte und Spannschlösser sind fest mit dem Fahrzeugrahmen verbunden und sorgen für einen sicheren Transport.
Nahaufnahme eines RUD-Zurrpunkts mit 10.000 daN Zugkraft, in den eine pinke RUD-Zurrkette mit Haken eingehängt ist. Der Zurrpunkt ist in die Ladefläche eines Goldhofer-Tiefladers integriert.
Frontale Nahaufnahme eines geschweißten RUD-Zurrpunkts mit einer Tragfähigkeit von 10.000 daN auf einer metallischen Oberfläche, klar erkennbar mit der Prägung "RUD".

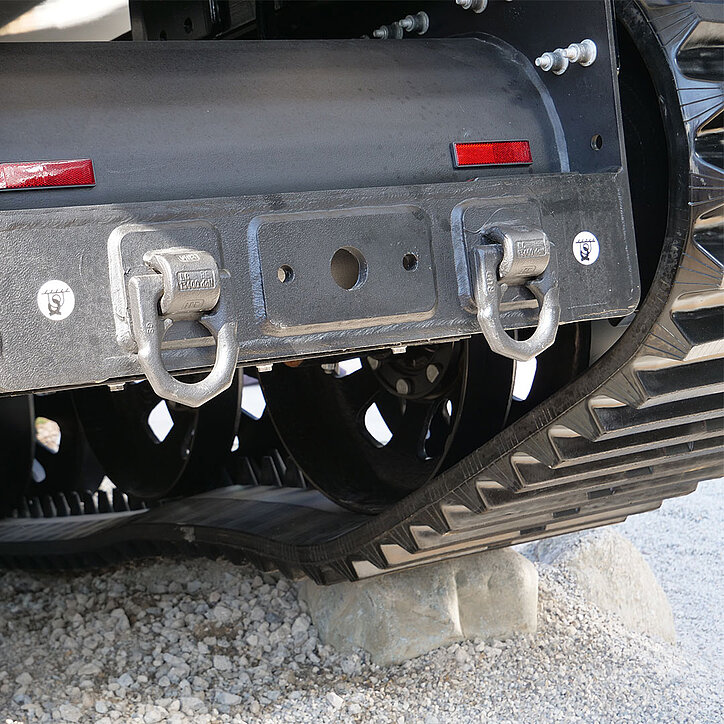

Zwei geschweißte Zurrpunkte von RUD an der Rückseite eines Kettenfahrzeugs, montiert an einer massiven Metallstruktur über dem Laufwerk mit Gummiketten. Die Zurrpunkte sind als stabile Befestigungslösungen sichtbar markiert.

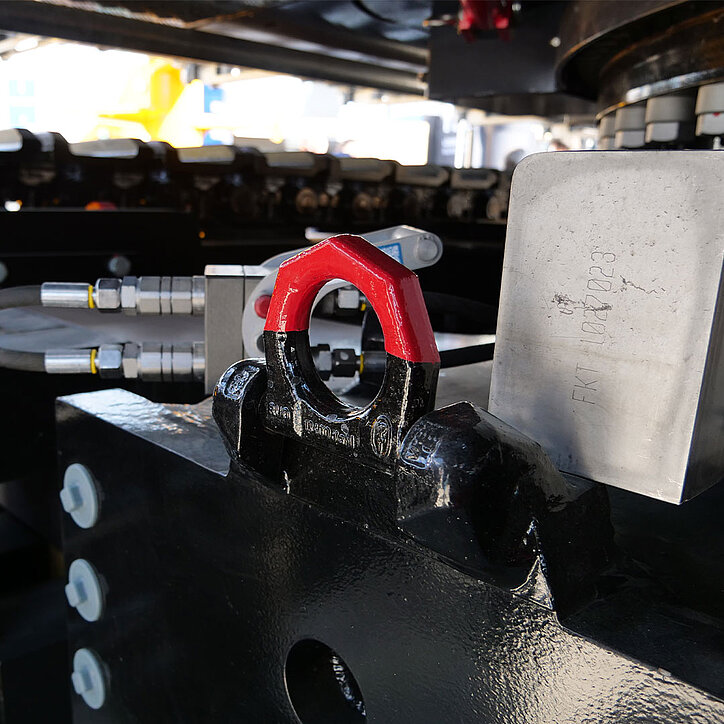

Schwarz-rot lackierter Zurrpunkt von RUD, fest verschweißt an einer robusten Maschinenstruktur mit hydraulischen Anschlüssen im Hintergrund. Der Zurrpunkt befindet sich in einem industriellen Umfeld unterhalb eines Kettenfahrzeugs.

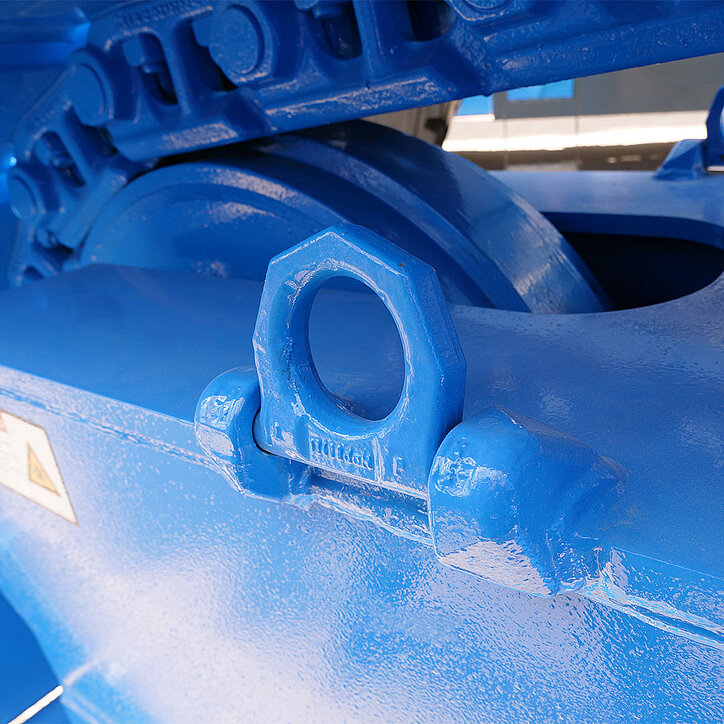

Blau lackierter RUD-Zurrpunkt auf einem massiven Maschinenbauteil. Der angeschweißte Zurrpunkt befindet sich vor einem großen Zahnradsegment und ist Teil einer robusten technischen Konstruktion.
Zwei nebeneinanderliegende RUD-Zurrpunkte in grau lackierter Ausführung, montiert an einer industriellen Konstruktion. Die Zurrpunkte sind mit Angaben zur Belastbarkeit (13.000 daN / 10.000 daN) versehen und zeigen die typische achteckige Form.

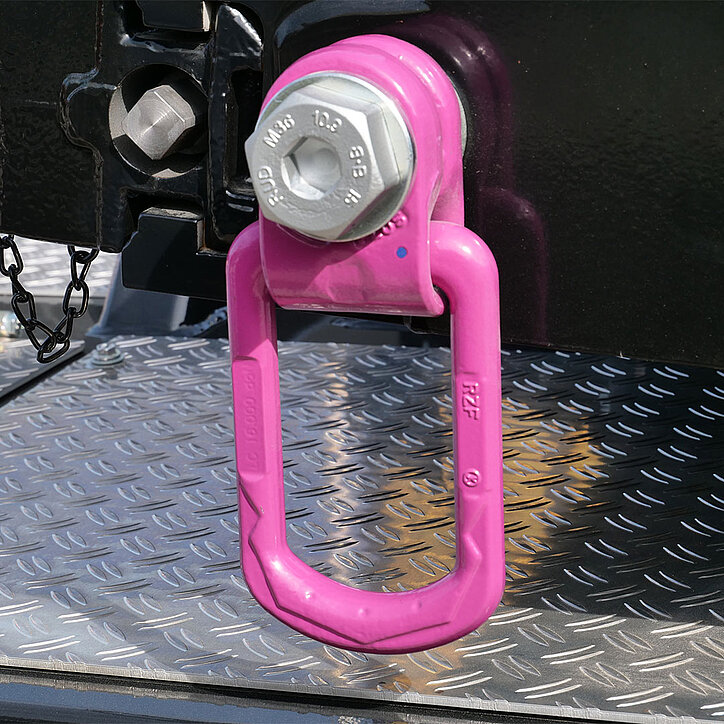

RUD-Zurrpunkt in auffälligem Pink, montiert auf einer rutschfesten Metallplattform mit Riffelblech. Der Zurrpunkt ist mit einer großen Schraube befestigt und trägt die Kennzeichnung RZF sowie eine Tragfähigkeitsangabe.
